Минное оружие было первым, примененным на заре появления подводных лодок. Со временем оно уступило пальму первенства торпедам и ракетам, однако не потеряло свой актуальности по сей день. На современных ПЛ на вооружение приняты мины следующих видов:
— якорные
— донные
— всплывающие
— мины-торпеды
— мины-ракеты

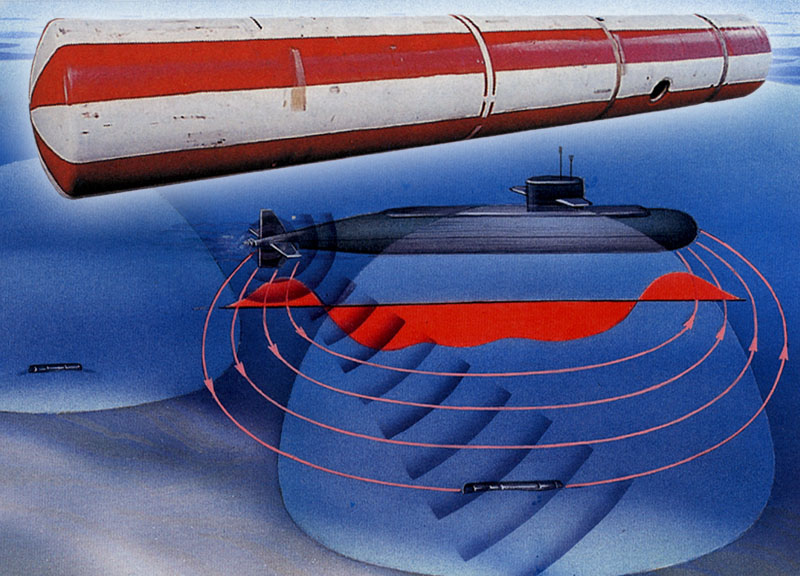

Морская донная мина
Морская донная мина

Якорная мина ПМ-1 предназначена для поражения подводных лодок. Ставится из 533-мм торпедных аппаратов (по 2 шт.) на глубинах до 400 м, углубление мины 10−25 м. Вес взрывчатого вещества — 230 кг, радиус реагирования акустического взрывателя 15−20 м. Условия постановки якорной антенной мины ПМ-2, принятой на вооружение в 1965 г., такие же, однако она может поражать подводные лодки и надводные корабли на глубинах до 900 м.
Морская донная мина МДМ-6 предназначена для борьбы с надводными кораблями и подводными лодками. Оснащена 3-х канальным неконтактным взрывателем, имеющим акустический, электромагнитный и гидродинамический каналы и приборы срочности, кратности, ликвидации. Калибр — 533 мм. Глубина постановки до 120 м.

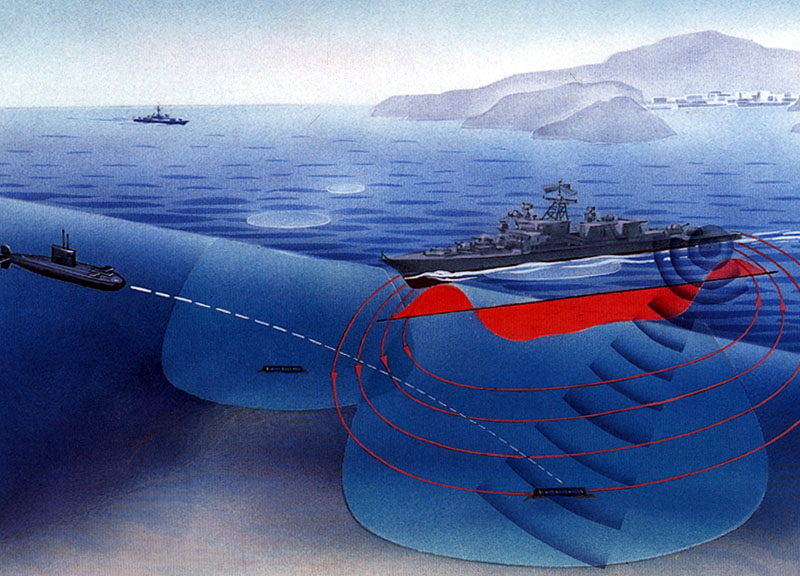

Cамотранспартирующаяся донная мина
Cамотранспартирующаяся донная мина

Самотранспортирующаяся донная мина МДС также предназначена для поражения надводных кораблей и подводных лодок. Постановка на позицию происходит путем выстреливания мины из 533-мм торпедного аппарата ПЛ, после чего она продолжает самостоятельное движение к месту покладки с помощью торпеды-носителя. Подрыв мины происходит после подхода цели на расстояние, достаточное для срабатывания неконтактного взрывателя. Опасная зона — до 50 м. Может ставиться в океанских, морских и прибрежных районах, минимальная глубина постановки — 8 м.

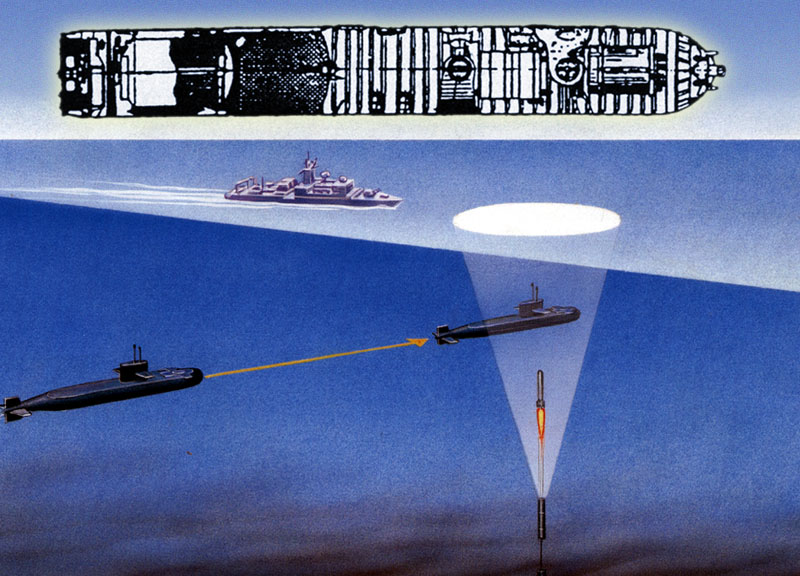

Всплывающая мино-торпеда
Всплывающая мино-торпеда

Якорная неконтактная реактивно-всплывающая мина РМ-2 предназначена для поражения надводных кораблей и подводных лодок. Применяется из 533-мм торпедных аппаратов ПЛ. Мина состоит из корпуса и якоря. К корпусу крепится реактивный твердотопливный двигатель. Движение в направлении цели начинается после срабатывания неконтактного взрывателя от воздействия физических полей корабля-цели. Имеется также и контактный взрыватель.

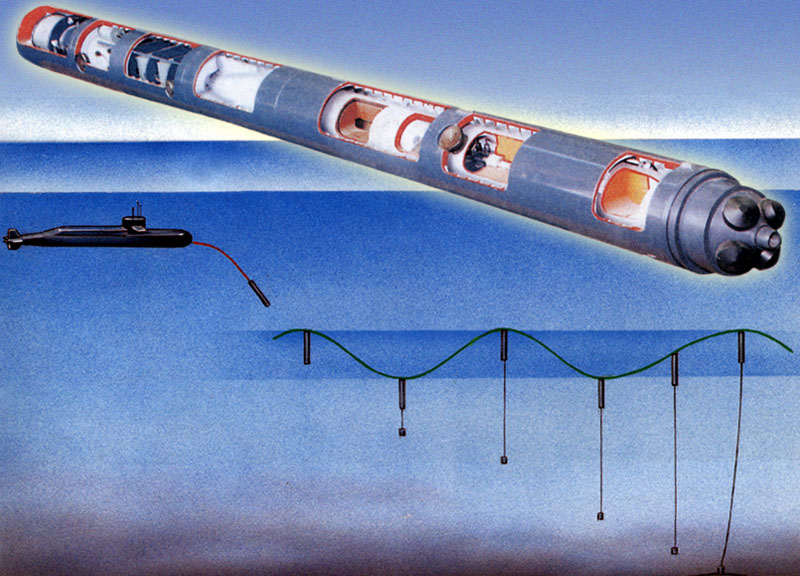

Мина-ракета ПМР-2
Мина-ракета ПМР-2

Противолодочная мина-торпеда ПМТ-1 принята на вооружение в 1972 г. Представляет собой комбинацию якорной мины и малогабаритной торпеды типа МГТ-1 калибра 406 мм. Ставится из 533-мм торпедных аппаратов ПЛ. Якорная противолодочная мина-ракета ПМР-2 является комбинацией якорной мины с подводной ракетой. Состоит из стартового контейнера, ракеты и якоря. Движение ракеты к цели начинается после срабатывания системы обнаружения, вызванного воздействием физических полей ПЛ. Поражение цели происходит подрывом заряда ракеты контактным или неконтактным взрывателем.

Mорская шельфовая мина

Mорская шельфовая мина

Морская шельфовая мина МШМ предназначена для борьбы с подводными лодками и надводными кораблями в прибрежных районах. Представляет собой комбинацию донной мины с подводной ракетой. Устанавливается на грунт в вертикальном положении. Акустическая аппаратура мины обеспечивает обнаружение цели. Подводная ракета, стартующая из корпуса МШМ, оснащена неконтактной акустической аппаратурой, позволяющей эффективно поражать цель. Калибр — 533 мм.
