К этой группе относятся:

-система вентиляции отсеков-убежищ;

-регенеративные двухъярусные установки (РДУ) для химической регенерации воздуха в отсеках и комплекты регенеративных пластин В-64 для этих установок;

-аварийный запас воды и пищи, размещенный в каждом отсеке пл в специальных бачках и рассчитанный на 6 суток на весь личный состав.

Кроме того, для кратковременного поддержания жизнедеятельности личного состава можно использовать ССП, ИП-6, ПДУ, ШДА. Отсеками-убежищами (отсеками живучести) на пл являются отсеки, снабженные устройствами для выхода личного состава на поверхность. Такими отсеками являются концевые и центральный. Вентиляция отсеков-убежищ производится через специальные выгородки, расположенные над этими отсеками. Выгородки аварийно-спасательных устройств размещены на палубе надстройки. Для облегчения их поиска на откидных листах выгородок наварен традиционный отличительный знак “Э” (ЭПРОН). Открытая часть буквы Э направлена в сторону кормы, точка – в сторону носа подводной лодки. В выгородке спасательных устройств подводной лодки (рис. 29) размещены сдвоенный штуцер 9 приема ВВД, штуцер 10 подачи воздуха в отсек-убежище с маховиком 11 привода клапана подачи, колонка 3 продувания цистерн главного балласта (ЦГБ) со штуцером 4 для присоединения шланга продувания, штуцер 7 для подсоединения стояка шлангов отвода воздуха из вентилируемого отсека с маховиком 8 клапана отвода воздуха. Маховики приводов клапанов подачи и отвода воздуха выполнены в виде воронки и установлены таким образом, чтобы образуемая воронкой стрелка показывала направление потока воздуха. На боковых стенках выгородки размещены обушки 5 для при-соединения ходового и направляющего концов и ключ 6 для прово-рачивания маховиков и рукояток арматуры. Поддон и стенки выгородок СУ окрашивают в белый цвет, арматуру, маховики и рукоятки – в красный.

Выгородка спасательных устройств подводной лодки

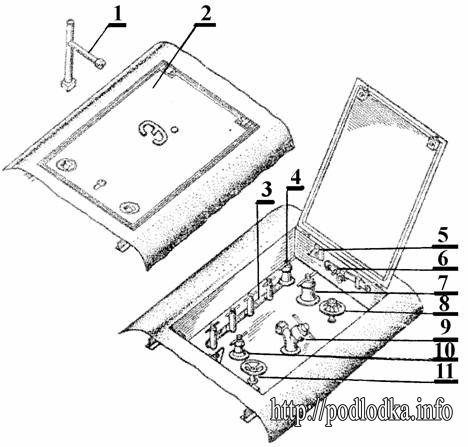

 Рис. 29. Выгородка спасательных устройств подводной лодки

 1 – торцовый ключ; 2 – откидной лист; 3 – колонка продувания ЦГБ; 4, 7, 9, 10 – штуцера; 5 – обушки; 6 – рожковый ключ; 8, 11 — маховики
