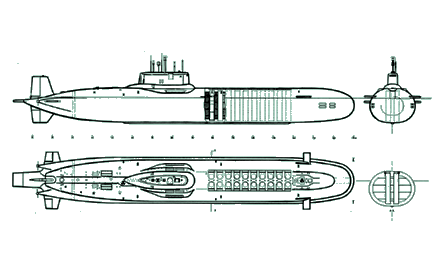

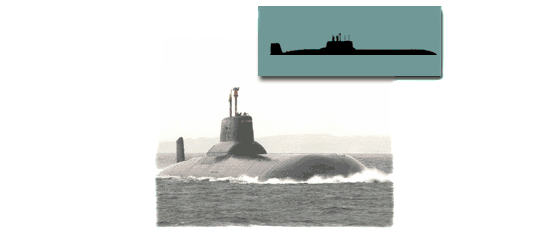

Предназначен для нанесения ракетно-ядерных ударов на большие расстояния по крупным военно-промышленным объектам и пунктам базирования сил. Носитель трехступенчатых твердотопливных баллистических ракет РСМ-52 большой дальности полета. По конструкции — многокорпусная подводная лодка. Внутри легкой надстройки с противогидроакустическим покрытием находится 5 прочных обитаемых корпусов, 2 из которых, главные, идут параллельно друг другу и расположены симметрично относительно диаметральной плоскости. Перед рубкой корабля, между главными корпусами, размещены в два ряда 20 шахт для баллистических ракет. В носовой части лодки, сверху, между корпусами находится торпедный отсек, в котором размещены торпедные аппараты, устройства быстрого заряжания, хранения торпедного боезапаса. Для комфортности личного состава офицеры размещены в двух- и четырехместных каютах с умывальниками, телевизорами и кондиционерами, матросы — в маломестных кубриках. Имеются спортивный зал, бассейн, солярий, сауна, живой уголок и т. д.

Тактико-технические характеристики

Водоизмещение, т:
      надводное 23200
      полное подводное 48000
Главные размерения, м: 172×23,3×11
Энергетическая установка атомная, паротурбинная
Мощность:
      водо-водяные реакторы, МВт 2×190
      паровые турбины, л.с. 2×50000
      турбогенераторы, кВт 4×3200
      дизель-генераторы, кВт 2×800
Движители 2×7 — лопастных ВФШ в насадках
Глубина погружения (предельная), м 400
Скорость полного хода, уз:
      надводного 12
      подводного 25
Экипаж, чел. 160
Автономность, сут. 120

Вооружение

Минно-торпедное вооружение

4×650мм ТА; 2×533мм ТА. Запас торпед — 22 в различных комбинациях

Самонаводящаяся электрическая торпеда СЭТ-65

Телеуправляемая электрическая самонаводящаяся торпеда ТЭСТ-71М

Ракетное вооружение

Комплекс Д-19, 20 ПУ (20 баллистических ракет РСМ-52)

Межконтинентальная баллистичекая ракета РСМ-52

Радиотехническое вооружение

Автоматизированный гидроакустический комплекс МГК-500

Серия:

ТК-12 (1984)
ТК-202 (1983)
ТК-208 (1981)
ТК-13 (1985)
ТК-17 (1985)
ТК-20 (1989)
