Определение КПДЦ на планшете Ш-26Б Обработка информации методом последовательных приближений Определение дистанции по заданным курсу и скорости.
Рассмотрим порядок определения дистанции по известным курсу и скорости цели.
— Определить величину относительной скорости (Vρ), измерив циркулем расстояние между концами векторов скоростей подводной лодки (Vл) и цели (Vц).
— Определить величину относительного перемещения за I минуту (Sρ). разделив величину относительной скорости на 10.

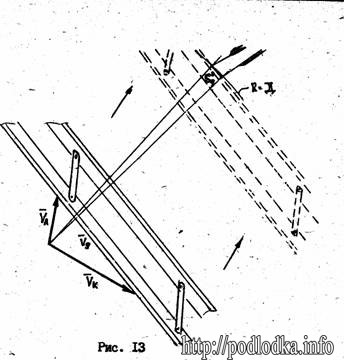

-Параллельной линейкой соединить концы векторов скоростей пл и цели и переместить ее до вмещения раствора циркуля между пеленгами По и П1. Окружность, пересекающая линию параллельной линейки в точке П1, определит ориентировочную дистанцию до цели (рис. 13).

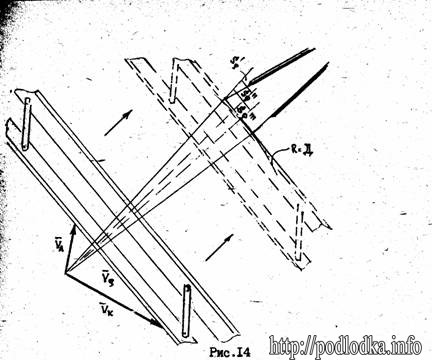

— С получением пеленгов на 2 и 3 минутах уточнять дистанцию до цели, вмещая раствор циркуля, равный величине относительного перемещения за 2 и 3 минуты между По – П2 и По – П3, соответственно (рис. 14).
Пример.
Дано:
Кл = 0°;
Vл = б уз;
Кк = 120°;
Vк = 21 уз;
По = 10°;
П1 = 12;
П2 = 14°;
П3 = 16°;
Определять: Дк =? (Ответ: Дк = 93 каб)
