Проект подводной лодки К.Черновского

Дворянин Казимир Черновский, находясь в заключении (сначала в Петропавловской, а затем — в Шлиссельбургской крепостях), составил чертежи и описание оригинальной подводной лодки. До сих пор обстоятельства заключения Черновского остаются невыясненными. Но можно не сомневаться, что Черновский являлся «политическим преступником», которых Николай I наказывал со всей присущей ему жестокостью.

В июне 1829 г. его проект был представлен императору Николаю I вместе с сопроводительным письмом, в котором изобретатель брал на себя обязательство построить необычный подводный боевой корабль:«Первый опыт моих трудов… дерзаю представить Вашему императорскому величеству. В 1825 г. мной было изобретено подводное судно и по сей день, я старался его усовершенствовать, надеясь, что мое изобретение будет иметь успех…. Оно в военном искусстве будет полезным, так как позволит подплыть под водою под неприятельские корабли и истреблять оные, или делать вылазку в неожиданных неприятелем местах. Могу построить подводное судно, с установкой в нем нескольких пушек…»

Николай I направил материалы инженер-генералу Базену на экспертизу и одновременно дал указание коменданту крепости о создании узнику всех условий для продолжения разработки лодки.

Архивные грамоты дают все возможности для того, что воссоздать замыслы Черновского, предполагаемые для осуществления на его подводной лодке.

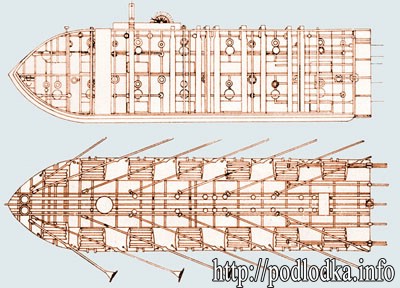

Проект подводной лодки К.Черновского. Схема

Для изготовления корпуса подводной лодки предлагалось применять железо, так как по своей протяжности, упругости и крепости металлы, весьма способны к постройке лодок и к тому же они в изобилии находятся в России.

Черновским предлагалась цилиндрическая форма корпуса с тупой кормовой и заостренной носовой оконечностями. Обшивка должна была крепиться к решетчатому набору клепкой; внутреннюю поверхность для теплоизоляции необходимо было покрыть сыромятными кожами. По проекту длина подлодки составляла около 10 метров, наибольшая ширина – 3 метра.

В систему погружения входило 28 кожаных мехов, находящихся по бортам равномерно. Меха для приема воды сообщались с забортным пространством. Для всплытия вода из мехов вытеснялась с помощью рычагов.

В верхней части корпуса предусматривалась выдвижная рубка: объем лодки при выдвижении рубки увеличивался и она поднималась на поверхность, а при опускании объем судна уменьшался и оно погружалось. Таким образом, осуществлялась регулировка глубину погружения. Верхняя часть рубки оборудовалась иллюминаторами. Через рубку можно было осуществлять стрельбу и высаживать вооруженный десант.

Черновский для движения судна предлагал использовать четырнадцать пар весел (с каждого борта по семь пар). Весла располагались в два ряда, в каждом по семь штук. Весла – гладкие точеные штоки, которые проходят через кожаные манжеты в бортах. На наружных концах штоков устанавливались упорные части в виде зонтов, складывающиеся при втягивании штоков внутрь судна, выталкивании они раскрывались, создавая упор. Прямолинейно-возвратные движения данных оригинальных весел должны были двигать подлодку вперед.

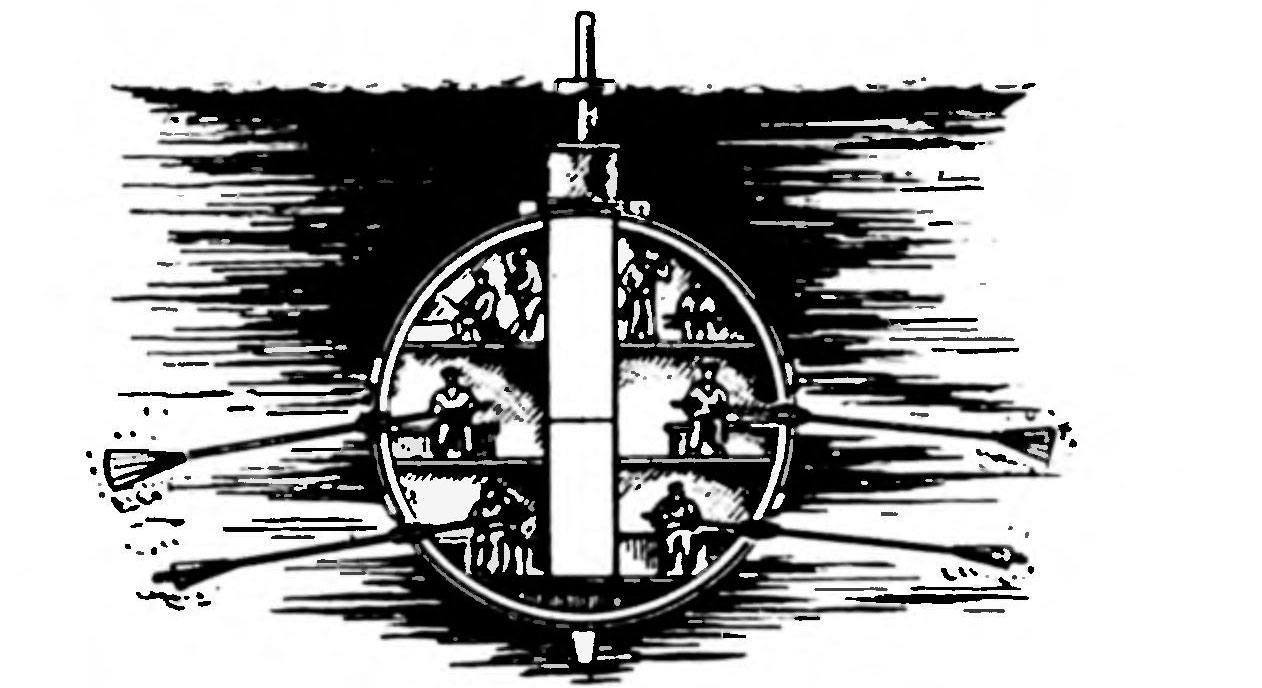

Проект подводной лодки К.Черновского под водой

Черновский кроме огнестрельного оружия, предлагал снабдить лодку миной, которая подводилась под днище вражеского судна. Черновский предполагал использовать запал, который, по замыслу изобретателя, должен был автоматически действовать после отхода судна на безопасное расстояние от подрываемого корабля.

Проект Черновского был положительно оценен Базеном, сделавшим однако несколько критических замечаний. Но Военное министерство, хорошо зная, кто именно является автором, решило похоронить талантливое изобретение. И если применение Черновским весел как основного движителя подводной лодки нельзя считать удачным, то предложенные им перископ, самовоспламеняющаяся мина и идея изготавливать цилиндрический корпус судна из металла стало новым важным шагом в развитии подводной техники.
