Навигация — наука о выборе пути, определении места и перемещении судна в море с учетом задач, решаемых судном, и влияния внешней среды на направление и скорость судна (ГОСТ 23634-83).


Фигура и модели Земли. Основные точки, линии и плоскости для ориентирования наблюдателя

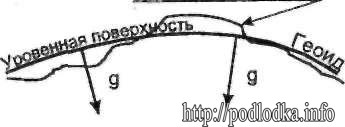

Геоид — модель Земли, образованная уровенной поверхностью, совпадающей с поверхностью Мирового океана в состоянии покоя и равнове­сия и продолженной под материками. Поверхность геоида во всех точках перпендикулярна направлению уско­рения силы тяжести g в этих точках.

                                    Поверхность Земли

Геоид

 Земной эллипсоид (сфероид) — фи­гура, моделирующая Землю и полученная пу­тем вращения эллипса вокруг малой оси, кото­рая совпадает с осью вращения Земли.
Характеристики эллипсоида:
—  полярное сжатие: а = (a — b) / а,
—  эксцентриситет: е = V а2 — Ь2 /а.

Референц-эллипсоид — земной эллипсоид определенных размеров, принятый в государст­ве в качестве модели Земли. В России — рефе­ренц-эллипсоид Ф. II. Красовского, принятый в 1946 году: большая полуось а я 6378245 м; полярное сжатие а = 1 / 298,3.
Шар — модель Земли, используемая при решении некоторых задач навигации. Радиус сфе­рической модели Земли R определяется исходя из заданных начальных условий..

Земной эллипсоид (сфероид)

Заданные условия, при которых определяется радиус:

1) Объем земного шара равен объему эллипсоида Красовского 6371 м

2) Равенство площадей поверхности земного шара и эллипсоида Кра« совского 6371 116 м

3) Окружность большого круга земного шара равна длине меридиана эллипсоида 6 367 559 м

4) Одна минута дуги большого круга земного шара равна стандартной миле 6 366 707 м

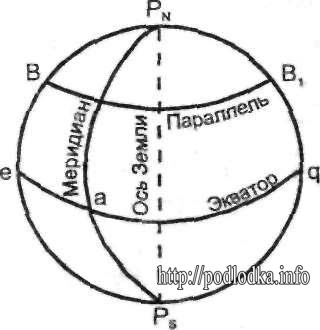

Точки линии и плоскости, связанные с моделью Земли

Земная ось — воображаемая прямая, вокруг которой происходит су­точное вращение Земли.
Географические полюса земли — точки пересечения оси с зем­ной поверхностью. Полюс, с которого наблюдается вращение Земли против часовой стрелки — северный {Pn), про­тивоположный — южный (Рs)

Параллели линии (BB1), об­разованные пересечением плоскостей, перпендикулярных земной оси, с поверхностью модели Земли.

Экватор — наибольшая параллель (eq), проходящая через центр Земли.

Меридианы (истинные, географические) — линии, образованные пере­сечением плоскостей, проходящих через ось Земли с ее поверхностью.

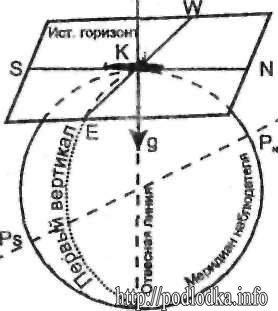

Точки линии и плоскости, связанные с положением наблюдателя
Вертикальная (отвесная) линия — прямая, совпадающая с паирав лением ускорения силы тяжести g в данной точке.
Плоскость истинного горизонта наблюдателя — плоскость, проходяшая через место наблюдателя перпендикулярно отвесной линии

Точки линии и плоскости, связанные с моделью Земли

Меридиан наблюдателя — меридиан, проходящий через место наблюдателя.
Плоскость вертикала (верти кальная плоскость)- плоскость, проходя­щая через отвесную линию.
Плоскость первого вертикала - вертикальная плоскость, перпендику­лярная плоскости меридиана наблюдателя.
Пересечение плоскости меридиана наблюдателя с плоскостью истинного го­ризонта образуют полуденную линию — NS (Север- Юг).
Пересечение плоскости первого вертикала с плоскостью истинного гори­зонта образуют линию — EW (Восток -Запад).

Точки линии и плоскости, связанные с моделью Земли
