Определение курса цели по заданной дистанции до цели (методом боковых перемещений)

Сущность метода боковых перемещений заключается в совместном одновременном учете курсового угла и скорости объекта при расчете КПДЦ и данных стрельбы. Определение Кк по заданным Д и  цели Задача решается но заданной (рассчитанной или  неизвестной) дистанции до целя. ее ожидаемой скорости и наблюденной величине изменения пеленга.

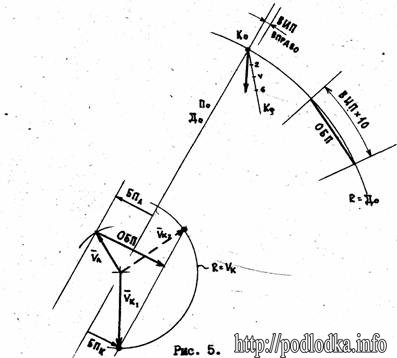

1. На окружности R =Дзад. раствором циркуля снять длину хорды, вмещенной в угол ВИЛ х  10, т. е. ОБП.

2. Установить параллельную линейку к концу вектора. параллельно По.

3. Раствором циркуля перпендикулярно По в сторону. изменения пеленга проводим условную линию дальней от линейки ножкой циркуля.

4. В точках пересечения этой линии с окружность R = V  к и находятся искомые курсы Кк1 (на пл) и Кк2 (от пл).

Пример.

Дано:

По = 10°

Кл = 310°

V л = 9 уз

До = 150 каб

П1 = 11°

V к = 18 уз

Определить: Кк =? (Ответ: Кк = 165°.0)

Подобным образом можно решить задачи определенияV к по Дзад и Кк (в этом случае находится точка пересечения условной линии с линией Кк, а окружность, на которой про­изойдет пересечение, и есть искомая V к) или Д по V к и Кк (когда относительно заданного пеленга и векторам  V л и V к находится ОБП, а затем оно вмещается в угол ВИП х 10, окружность на которой произойдет вмещение ОБП, и есть искомая Д).
