Под управляемостью подводной лодки в горизонтальной плоскости понимается ее способность изменять направление своего движения и сохранять заданный курс под действием вертикального руля и движителей. На управляемость подводной лодки влияет ряд факторов: одни факторы зависят от подводной лодки, а другие являются по отношению к ней внешними.

К первой группе факторов относятся: форма и размеры вертикального руля, количество гребных винтов, главные размерения подводной лодки и их соотношение между собой, скорость хода и направление движения, наличие и величина крена и дифферента.

Не менее существенное влияние на управляемость подводной лодки оказывают факторы второй группы: направление и сила ветра, наличие и направление волнения и течения, характер глубин, ограниченность водного пространства в районе маневрирования. Все эти факторы должны учитываться при управлении подводной лодкой. Рассмотрим воздействие вышеперечисленных факторов на подводную лодку.

Влияние гребных винтов. Гребные винты, вращаясь в водной среде, создают силу тяги за счет реакции масс воды, отбрасываемых ими в сторону, про­тивоположную движению корабля. Работая вблизи корпуса под­водной лодки, они существенно изменяют его поле скоростей, что приводит к изменению гидродинамических сил, действующих на корпус. В свою очередь, поток воды.набегающий на винт, полу­чает возмущение от корпуса, а гребные винты, отбрасывая в опре­деленных режимах массы воды, воздействуют на корпус, осе зги, вызывая появление дополнительных сил, не может не сказываться на управляемости подводной лодки.

В результате сложного гидромеханического взаимодействия си­стемы «корпус—винт—руль» в общем случае возникает целый ряд сил, влияющих на управляемость подводной лодки, которые необходимо командиру учитывать и рационально использовать, управляя кораблем в различных условиях. Такими силами являются:

— силы, возникающие на гребных винтах (сила реакции воды на работу гребного винта Rpв, сила попутного потока Рпп, сила сопротивления неработающего винта Fcnp);

— силы, возникающие от масс воды, набрасываемых гребным винтом на рули и корпус подводной лодки (сила винтовой отра­ботки Fво, сила набрасываемой струи Fнс);

— силы, возникающие от работы гребного винта на рулях и корпусе подводной лодки (сила всасываемой струи Qвс, сила неравномерного давления Fнд, сила упора гребных винтов Т).

Сила реакции воды на работу гребного винта Rpв (рис. 22) возникает вследствие различных условий для работы лопастей винта при их круговом движении. Это обусловлено близостью поверхности и, вследствие этого, различной податливостью водной среды к изменению своих форм. Сдвиг масс воды лопастью греб­ного винта при его вращении вызывает реакцию в сторону, про­тивоположную движению лопасти. Величина силы реакции имеет наибольшее и наименьшее значения при прохождении лопастью соответственно нижнего и верхнего положений. Поэтому результирующая сила Rpв стремится отклонить корму подводной лодки в сторону вращения гребного винта при работе его как на передний, так и на задний ход. Она имеет наибольшую величину при даче оборотов, т. е. в начальный момент сдвига масс воды гребным винтом, после чего с началом движения и увеличением скорости за счет уменьшения угла атаки водного потока на ло­пасти и возникновения на переднем ходу силы попутного потока Рпп уменьшается и принимает минимальное значение на устано­вившимся ходу для данных оборотов гребного винта. В эксплуа­тационных условиях Rpв с наибольшей эффективность проявляется также при даче реверса (контрреверса) и при работе гребного винта «на упор», когда подводная лодка не имеет движения. Сила Rpв резко уменьшается с увеличением заглубления винта.

Сила реакции воды вращению гребного винта

Рис. 22. Сила реакции воды вращению гребного винта

Сила попутного потока Рпп возникает только на переднем ходу вследствие увеличения угла атаки из-за уменьшения скорости набегающего потока на лопасти гребного винта, про­ходящие верхнюю половину диска вращения. Причиной тому яв­ляется попутный поток, вызываемый движением корпуса подвод­ной лодки в водной среде. Скорость попутного потока может до­стигать 0,5…0,7 Vл в зависимости от конструкции кормовой око­нечности подводной лодки. Чем полнее кормовые обводы, тем выше скорость попутного потока при данной скорости хода. Ре­зультирующая сила попутного потока направлена в сторону, про­тивоположную вращению винта. Она возникает с началом движе­ния и появлением попутного потока, возрастает с увеличением ско­рости, а при установившемся движении имеет максимальную ве­личину для данной скорости подводной лодки. Рпп уменьшает влияние Rpв на управляемость подводной лодки.

Сила сопротивления неработающего винта — Fcпp снижает скорость подводной лодки и ухудшает ее управляемость. На двухвинтовых подводных лодках сила сопротивления неработающего винта одного борта при движении подводной лодки создает момент, который разворачивает ее в сто­рону этого борта.

Сила винтовой отработки — Fво (рис. 23) проявляется в по­вышении эффективности вертикального руля, расположенного в потоке масс воды, отбрасываемых гребным винтом, за счет уве­личения скорости обтекания руля потоком воды.

Сила винтовой отработки

Рис. 23. Сила винтовой отработки

За счет этой силы в некоторой степени повы­шается эффективность вертикального руля на подводных лод­ках с рулем, расположенным перед гребным винтом, при работе винта на задний ход.

Сила набрасываемой струи — Fнc (рис. 24) возникает вслед­ствие воздействия поперечных составляющих спирального потока воды отбрасываемого гребным винтом на корпус, стабилизатор и вертикальный руль подводной лодки. Величина и направление дей­ствия силы набрасываемой струи зависит от конструкции кормо­вой оконечности, взаимного расположения винтов, рулей, удален­ности гребного винта от корпуса подводной лодки, количества оборотов, под каким углом и на какую площадь воз­действуют массы воды, стремясь уклонить подводную лодку с заданного курса.

Действие силы набрасываемой струи в зависимости от взаимного расположения корпуса, винта и стабилизаторовДействие силы набрасываемой струи в зависимости от взаимного расположения корпуса, винта и стабилизаторов

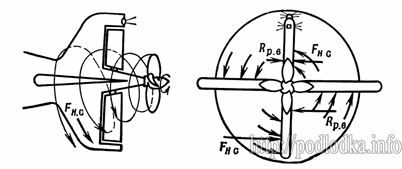

Рис. 24. Действие силы набрасываемой струи в зависимости от взаимного расположения корпуса, винта и стабилизаторов

Сила всасываемой струи (рис. 25) возникает при действии на выведенный из диаметральной плоскости вертикальный руль потока воды, засасываемого гребным винтом. Она возникает только при работе гребного винта на задний ход и обозначается Qвс. Действие силы всасываемой струи аналогично действию гидродинамической силы встречного потока воды на вертикальный руль.

Сила всасываемой струи

Рис. 25. Сила всасываемой струи

Сила неравномерного давления — Fнд возникает в кормовой части корпуса подводной лодки с бортовыми движи­телями три работе одного из них за счет местного падения или повышения давления перед гребным винтом. Она направлена соответственно в сторону работаю­щего или неработающего борта, ее величина зависит от числа оборотов гребного винта и его отстояния от борта. Сила упора гребных винтов (движителей) —Т при работе одного борта (при различном количестве оборотов двух бортов, при работе «враздрай») создает момент, который разворачивает подводную лодку в сторону неработающего борта (работающего на меньших оборотах или на задний ход).

Рассмотренные выше силы и моменты, возникающие на верти­кальном руле, гребных винтах, корпусе подводной лодки в про­цессе их сложного взаимодействия в различных условиях, по-раз­ному влияют на управляемость подводной лодки. Каждый, кто управляет кораблем, должен знать, понимать и предвидеть харак­тер воздействия этих сил и моментов, чтобы грамотно управлять кораблем.

Главные размерения подводной лодки (длина, ширина, осадка) и форма обводов подводной части корпуса. Чем больше отношение длины корабля к его ширине, тем больше диаметр его циркуляции. Следовательно, длинный корабль менее поворотлив, но обладает лучшей устойчивостью на курсе. Корабли, имеющие небольшую осадку и тупые обводы кормовой части, испытывают меньшее сопротивление воды при повороте и лучше раз­ворачиваются при перекладке вертикального руля. Округлая форма бортов подводной части улучшает ее поворотливость.

Скорость хода и направление движения. Увеличение скорости хода подводной лодки приводит к повышению эффективности органов управления, что ведет к улучшению управляемости.

Крен и дифферент. При отсутствии крена давление встречной воды на скуле подводной лодки распределяется симметрично, а при наличии крена оно становится неравномерным по бортам. При плавании с креном подводная лодка имеет тенденцию уклоняться с курса в сторону повышенного борта, так как встречный поток воды оказывает большее давление на тот борт, который больше погружен в воду. Наличие дифферента на корму ухудшает поворотливость подводной лодки, а на нос улучшает ее, так как кормовая часть, имеющая меньшую осадку, будет лучше разворачиваться под действием переложенного вертикального руля.

Направление и сила ветра. Ветер вызывает дрейф, тем более заметный, чем меньше скорость хода. При боковом ветре подводная лодка стремится уклониться с курса «под ветер», и для ускорения поворота «на ветер» при значительной его силе рекомендуется уменьшить парусность носовой надстройки приемом воды в носовые цистерны главного балласта.

На переднем ходу заданный курс удерживается с помощью вертикального руля. При движении подводной лодки назад в свежую погоду удержать ее на заданном курсе рулем и машинами иногда невозможно. Подводные лодки с застопоренными машинами разворачиваются ветром и становятся по отношению к нему лагом. Это происходит вследствие того, что осадка носом обычно меньше осадки кормой, а парусность носовой надстройки больше кормовой.

Наличие и направление волнения. Направление действия волны, как правило, совпадает с направлением ветра, усиливая его действие на подводную лодку. При плавании против волны обводы носовой части лучше воспринимают сильные гидродинамические удары волн, винты и рули менее подвергаются ударам и подводная лодка сохраняет относительно хорошую управляемость. Плавая по волне, подводная лодка меньше подвергается воздействию встречных ударов волн, но при следовании небольшой скоростью кормовая надстройка подвергается значительному заливанию, винты временами оголяются, тем самым создаются ненормальные условия для работы двигателей.

При сильном волнении вследствие кренов и дифферентов происходит частичное заполнение цистерн главного балласта у бескингстонных подводных лодок, в результате этого увеличивается осадка, уменьшаются запас плавучести и остойчивость. Волнение вызывает качку, и для уменьшения вредного влияния ее на подводную лодку необходимо, используя диаграммы качки, выбирать благоприятные курс и скорость.

Наличие течения. В общем случае любое течение усложняет управление подводной лодкой, особенно при плавании в узкостях, при швартовке, отходах от пирсов и постановке на якорь и бочки. Боковые течения созда­ют особенно неблагоприятные условия для управления подводной лодкой при осуществлении маневра швартовки к причалам и пирсам.

Характер глубин. При переходе подводной лодки с большой глубины на мелководье изменяется картина волнообразования и волнового сопротивления. Характер образования волн на мелководье зависит от отношения глубины места к осадке Н/Т  и фактической скорости к критической V/ ; где g — ускорение силы тяжести 9,81 м/с2.

При малых скоростях хода, когда V < (0,4— 0,5) и отношение Н/Т >7, волнообразование будет таким же, как и на глубокой воде. По мере увеличения скорости хода волнообразование изменяется, так как происходит наложение поперечных и расходящихся волн, которые сливаются в одну поперечную волну, расположенную вблизи форштевня. С появлением ее происходит всплытие носовой части и увеличение дифферента на корму. Движение подводной лодки с дифферентом приводит к увеличению лобового сопротивления.

При образовании этой волны происходит снижение уровня воды в кормовой части, в результате чего уменьшается расстояние между корпусом и грунтом. Это приводит к увеличению скорости потока воды, протекающей в этой области, а следовательно, и к снижению движения, что влечет за собой подсасывание кормовой части к грунту и при недостаточной глубине места может привести к касанию грунта.

Ограниченность водного пространства. При плавании в узкостях скорость подводной лодки относительно плавания на обширных акваториях значительно снижается. Это вызывается дополнительным сопротивлением, которое испытывает подводная лодка от волн, отраженных берегами.
