Определение КПДЦ на планшете  Ш-26Б Обработка информации методом последовательных приближений Определение курса по заданным дистанции и скорости

Графический метод определения КПДЦ на планшете Ш-26 способом последовательного приближения заключается в том, что с обнаружением цели расчет БИП задается наиболее достоверными величинами и в процессе наблюдения за целью опреде­ляет неизвестную величину, а затем последовательно корректи­рует их. Чаще всего неизвестной величиной обнаруженной цели является ее курс. Рассмотрим порядок определения курса по заданный дис­танции и скорости цели:

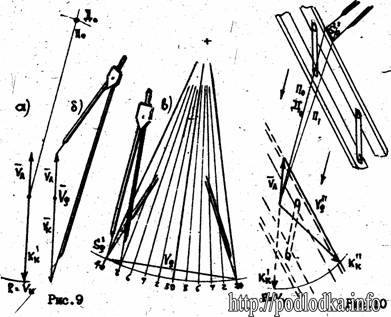

1) На нулевой момент времени нанести начальную позицию цели (ПоДо, рис. 9а).

2) Циркулем измерить величину вектора относительной скорости, считая что цель сближается с ПЛ (идет контркурсом или близким к нему, рис. 96).

3) Определить величину относительного перемещения за одну минуту (уменьшить величину относительной скорости в 10 раз, рис. 9в).

4) Вместить полученные раствор циркуля между начальной позицией цели и пеленгом на I минуте (рис. 10).

5) Приложить к иглам циркуля параллельную линейку и сместить ее в конец вектора скорости ПЛ (рис. 10).

6) Определить первый ориентировочный курс цели (Кк) (точку пересечения параллельной линейки с окружностью радиусом, равным заданной скорости, (рис. 10).

7) Определить величину относительной скорости (Vρ), а затем величину относительного перемешения (Sρ) за две минуты (величину Vρ разделить на 10 и умножить на 2, используя градусную сетку планшета Ш-26Б).

8) вместить полученный раствор циркуля между начальной позицией цели и пеленгом на 2 минуте (рис. 11).

9) Приложить к иглам циркуля параллельную линейку и сместить ее в конец вектора скорости ПЛ (рис.П).

Рис.11

10) Определить уточненный курс цели (точка пересечения параллельной линейки с окружностью радиусом, равным задан­ной скорости, рис. 11).

11) Определить величину относительной скорости (Vρ), а затем величину относительного перемещения (Sρ) за 3 мину­ты (разделить величину Vρ на 10 и умножить на 3).

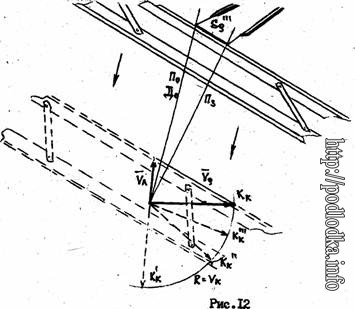

12) Вместить полученный раствор циркуля между начальной позицией цели и пеленгом на 3 минуте (рис. 12).

13) Приложить параллельную линейку к иглам циркуля, про­вести линию относительного движения (ЛОД), затем сместить линейку в конец вектора скорости ПЛ (рис. 12).

14) Определить курс цели (точка пересечения параллельной линейки с окружностью радиусом, равны заданной скорости (рис. 12)

Примечание. Параллельную линейку после выполнения. пунктов 5) и 9) не смещать до выполнения пунктов 8) и 12). Это позволит сохранить информацию об ориентировочном и уточ­ненном курсах цели без дополнительных операций.

Пример.

Дано:

Кл = 0°;

Vл = 9уз;

По = 30°;

До = 130 каб;

Vк = 18 уз;

П1 = 31.50;

П2 = 33.5°;

П3 =35,5°

Определить: Кк  =?

Порядок решения.

— Нанести начальную позицию цели (По = 30, До = 130 каб)

— Принять курс цели 180°,

— Снять величину Vρ, а затем определить Sρ за 1 минуту.

— Вместить раствор циркуля между начальной позицией и пеленгом на I минуту (П1=31,5°).

— Приложить параллельную линейку к иглам циркуля и сместить к концу вектора пл. Определить первый ориентировоч­ный курс (он равен 145°).

— Снять величину Vρ; и определить величину Sρ за 2 ми­нуты.

— Вместить раствор циркуля между ПоДо и пеленгом на 2 минуту (П2 = 33.5°).

— Приложить параллельную линейку к иглам циркуля и сместить к концу вектора скорости ПЛ. Определить уточненный курс цели (он равен 140°).

— Снять величину Vρ и определить Sρ за 3 минуты.

— Вместить раствор циркуля между ПоДо и пеленгом на 3 минуте (Пз = 35.5°).

— Провести линию относительного движения (ЛОД). смес­тить параллельную линейку к вектору скорости ПЛ. Определить курс цели (он равен 135°).
