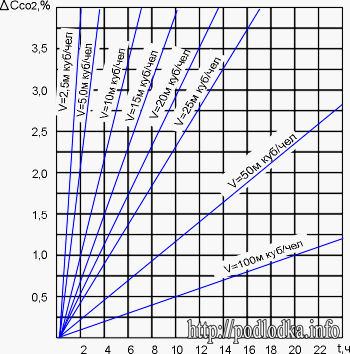

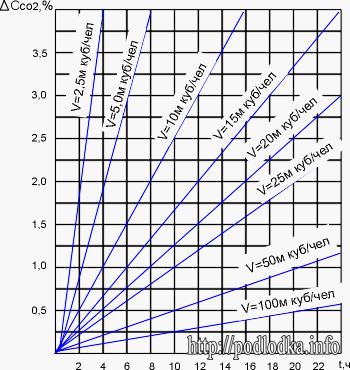

Прирост концентрации углекислого газа в воздухе отсека после прекращения работы средств регенерации определяется по формуле: где DС - прирост концентрации углекислого газа, %; А - количество углекислого газа, выделяемое одним человеком в час, м3/ч (в состоянии покоя А = 0,025 м3/ч, при выполнении тяжелых физических работ А = 0,06 м3/ч); n - количество личного состава в отсеке; t - время пребывания личного состава в отсеке с момента прекращения работы средств регенерации, ч; Vотс - свободный объем отсека, м3. Зависимость прироста концентрации углекислого газа D С от времени t для различных значений удельного объема воздуха на одного человека V в состоянии покоя и при выполнении тяжелых физических работ приведена на рис. 1 и 2. Содержание углекислого газа в воздухе отсека после прекращения работы средств регенерации определяется по формуле: где Со - начальная концентрация углекислого газа,%; Потребный расход воздуха на вентиляцию, рассчитанную на поддержание заданной концентрации углекислого газа, определяется по формуле: где Q - потребный расход воздуха на вентиляцию, м3/ч; р - отношение абсолютного давления воздуха в отсеке к нормальному; С - концентрация углекислого газа, %. Дополнительный расход воздуха, необходимый для вентиляции отсека в целях снижения концентрации углекислого газа до допустимых норм, определяется по формуле: где k - кратность вентилирования отсека (определяется по таблице). Кратность вентиляции, необходимая для снижения концентрации
углекислого газа (вредных веществ) в отсеке с нормальным давлением Снижение концентрации углекислого газа (вредных веществ) S, % | 50 | 6 | 70 | 80 | 90 | Кратность вентиляции отсека /г, 1/ч | 1.0 | 1.3 | 1.7 | 2.3 | 3.3 |
Пример. В отсеке объемом 200 м3 с избыточным давлением 1 кгс/см2 находятся в состоянии покоя 10 человек в течение 20 ч. Определить необходимое количество воздуха для поддержания концентрации углекислого газа в отсеке 1,3%. Определяем прирост концентрации углекислого газа в отсеке по формуле (1) D С =100 * 0025 * 10 * 20 = 2.5% Прирост концентрации углекислого газа можно определить и по рис. 1. Для времени нахождения личного состава в отсеке t = 20 ч при удельном объеме воздуха на одного человека V = 200: 10 = 20 м3 /чел. он составит 2,5%.Содержание углекислого газа в воздухе отсека при С0 = 1,3% определяем по формуле (2) С = 1,3 + 2,5 =3,8%, Снижение концентрации углекислого газа с 3,8% до 1,3% составляет 100 (3,8-1,3) /3,8 ==66%. По таблице снижение концентрации углекислого газа на 66% соответствует кратности вентиляции
k = 1,6. Дополнительный расход воздуха, необходимый для снижения концентрации углекислого газа до 1,3%, определяем по формуле (4) Q = 1,6 * 200 * 2 = 640 м3/ч. Потребный расход воздуха, необходимый для поддержания заданной концентрации углекислого газа в отсеке, определяем по формуле (3) Q = 100 * 0,025 * 10 * 2 /1,3 = 680 м3/ч. Суммарный расход воздуха, который необходимо подавать в течение первого часа в отсек, составляет Q1 + Q2 = 640 + 40 == 680 м3/ч. В дальнейшем необходимо подавать в отсек Q = 40 м3/ч воздуха.
|
