Автор Александр Король
|

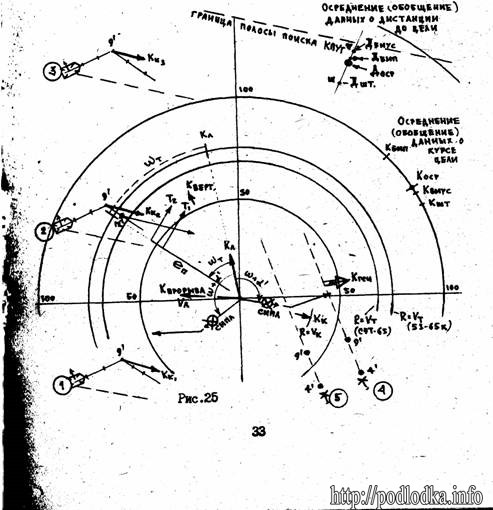

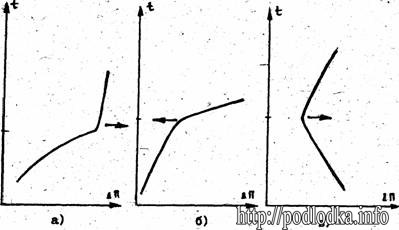

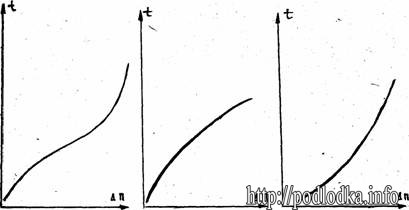

Планшет обстановки, должен обеспечивать: - отображение обстановки по утвержденным данным в относительном движении в развитии и в реальном масштабе времени; - наглядность я легкость восприятия графической картинки; - отображение результатов решения тактических задач, задач боевого маневрирования и стрельбы торпедами и средствами ГПД. Для большей наглядности рекомендуются следующие приемы графического оформления планшета (рис.25): - вектор скорости своей ПЛ наносится сплошной стрелкой от центра планшета до окружности, соответствующей величине скорости, а на окружности скорости торпеды проводится черта, как продолжение вектора скорости ПЛ (для облегчения считывания углов (ω) и для исключения ошибок я промахов при съеме этих углов; - относительное движение целей обозначается тонкой линией с разбивкой через 2 минуты; - в точках, соответствующих моментам обнаружения, а также выявленных маневров целей проводятся векторы утвержденных курсов целей (длина векторов 1,5 - 2.0 см); - векторы определенных (утвержденных) курсов целей в центре планшета не проводятся, а лишь отмечаются острием стрелки на окружности скорости цели; - линия, ограничивавшая полосу поиска КПУГ, проводится жирной пунктирной линией параллельно вектору относительной генеральной скорости кораблей ПУГ; - при осреднении или обобщении данных по целям от различных постов обработки информации следует пользоваться условными обозначениями, желательно одинаковыми с обозначениями на графике пеленга, который ведет НРТС; - траектории оружия и средств ГПД рисуется сплошными линиями, а по окончании времени их работы стираются; - линия выявленных относительных генеральных курсов целей проводится пунктирной линией, а вектор генеральной скорости наносится при центре планшета жирной стрелкой на соответствующей скоростной, окружности.  Ведение графикапеленгов. График пеленгов предназначен для записи и ведения гидроакустической обстановки и наглядного отображения характера изменения пеленга на цель (цели). При применении торпедного оружия на нем также отображается поступающая с постов обработки информация и данные стрельбы, вводимые в оружие. •. График пеленгов исполняется на миллиметровой бумаге в координатах "Пеленг-Время" в масштабе: - по горизонтали - I см = 1° или I см = 2°; - по вертикали - I см = I мин или I см = 2 мин. Слева от оси времени графика пеленгов наносятся три колонки, в которых записываются текущие значения курса, скорости и глубины погружения ПЛ и их изменения во времени (см. Приложение). График пеленгов ведется с момента обнаружения цели (целей). На момент обнаружения цели (целей) записывается время, номер цели и пеленг на нее. Далее ведется график изменения пеленга с заданным режимом замеров. Осреднение кривой изменения пеленга позволяет повысить точность расчетов, исключив ошибки пеленгования. Запись данных о цели, поступающих с постов наблюдения и обработки информации, ведется слева от кривой изменения пеленга с использованием условных обозначений (см .Приложение). Таким образом, на графике пеленгов можно записать весь ход определения КПДЦ, боевого маневрирования и торпедной атаки, и при правильном его оформлении он может являться отчетным документом за торпедную стрельбу. Описание Приложения 16 ч.35 мин. Доклад гидроакустика: "По пеленгу 234° обнаружена шумящая цель. Установлен режим замеров I минута. Цели присвоен I номер, гидроакустик докладывает пеленг на цель каждую минуту. О мин. Цель № I, П-2340. Параметры своего движения: Кл - 310°; /p> 1 мин. Цель №1, П-234,50, приняты дистанция обнаружения цели (До) 130 каб, скорость хода ( Vк ) 19 уз. 2 мин. Цель № I, П-2360, угол наклона характеристики направленности антенны 0°, сила, сигнала 2 балла. Цель № I классифицирована как эскадренный миноносец. 3 мин. Цель № I, П-235,5°, число оборотов винтов 240 об/мин. Доклад НРТС: "Скорость цели № I по оборотам 24 уз, курс 60°. 4 мин. Цель № I. П-236,б°, по П-256 обнаружена работа гидролокатора в 4-частотном диапазоне, сила сигнала 2 балла. Цели присвоен 2 номер. Доклад командира БЧ-1:"Курс цели = I 730". 5 мин. Цель № I. П-2370, цель № 2. П-256.5°. Период следования посылок гидролокатора 8 сек. Утверждены командиром: курс, цели №1-65°, скорость 24 узла, дистанция обнаружения цели №2-87 каб. На БИП определена дистанция до цели № I - 120 каб. 6 мин Цель №.1 П-2380. цель № 2. П-2570. Доклад командира БЧ-1: "Дистанция до цели №1 - 100 каб". Доклад НРТС: «цель № 2 - вертолетная ГЛС типа А N/А QS – 13, шкала работы 32 каб." Подводная лодка погружается. 7 мин. Цель № I, П-2390. По П-257.50 прекратил работу гидролокатор. По П-2730 обнаружена работа гидролокатора в 2-частотаом диапазоне, сила сигнала I балл. Цели присвоен 3 номер. Утверждена командиром дистанция до цели № I 120 каб. Подводная лодка увеличивает ход. 8 мин. Цель №1, П-240.50, цель № 3, П-2740. Гидролокатор работает на частоте 3,5 кГц, период следования посылок 15 с. Доклад НРТС; "Цель № 3 - гидролокатор типа А N/SQS - 26, носитель - эскадренный миноносец, шкала работы 60 каб. Командир определил: "Цель № I - опасная". Подводная лодка циркулирует вправо. 9 мин. Цель № I, П-2410. цель № 3, П-2750. На подводной лодке объявлена "Боевая тревога! Торпедная атака!" Подводная лодка погрузилась на глубину 150 метров. 10 мин. Цель №1, П-240.50. Цель № 3, П-275.50. Отдано приказание БЧ-1: "Торпедные аппараты №№ 1,2,3,4 к выстрелу приготовить". Утверждена классификация цели №3 как эскадренного - миноносца. Подводная лодка легла, на курс 10° и имеет ход 18 уз. 11 мин. Цель № I; П-2400. Цель №3 П-2760. 12 мин. Цель № I; П-239.50. Цель № 3, П-2760. Прослушивается в канале шумопеленгования, сила сигнала I балл, угол наклона характеристики направленности антенны 0°. Доклад БИП: "Дистанция расхождения с Ц № 3 - 80 каб, курс цели 60°, скорость 20 уз." 13 мин. Цель № I, П-239 Цель № 3, П-2770. Число оборотов винтов цели № 3 - 210 об/мин. Доклад НРТС: "Скорость цели №3-20 уз." Доклад командира БЧ-1: Курс цели № 3 60°; Доклад командира БЧ-3:'Торпедные аппараты №№ 1,2,3,4 к выстрелу приготовлены!" 14.мнн, Цель №1, П-238.5°. Цель № 3, П-277.5°, По Н-2820 возобновил работу гидролокатор, восстановлен контакт с целью № 2, 15 мин Цель № I, П-238.00. Цель № 2. П-282,5°. Цель » 3,П-278° Утверждены командиром дистанции до цели №2 140 каб, 16 мин Цель № I, П-237.5°. Цель№ 2, П-2830. Цель № 3.П-2780. 17 мин Цель № I. П-2370. Цель № 2, П-283.50. Цель № 3 П-278°. Прекратили работу гидролокаторы по П-283.50 и П-2780.Цель №3 наблюдается в режиме щумопеленгования по П-2780. Подводная лодка всплывает. 18 мин Цель № I, П-237; Цель № 3. П-2780. Доклад БИП: "Поворот цели № I влево на 17 мин, курс цели 10°. Поворот цели № 3 вправо на 15 мин." Утверждены командиром: курс цели №I 10°, скорость 24 уз, дистанция 65 каб. Командир дал команду: "Рассчитать данные стрельбы по цели №1". Подводная лодка уменьшает ход. 19 мин Цель № I, П-2370. Цель №3. П-2780. Глубина погружения подводной лодки 50 м, скорость- 6 уз. 20 мин Цель № I, П-2370. Цель № 3. П-2780. Произведена стрельба на 3 и 4 торпедных аппаратов. Время стрельбы 16ч 55 мин. Данные стрельбы: - глубина хода торпед-10-и 8 метров, - борт цели - правый и левый, - угол первого поворота - вправо 90° и влево 90°, - ω - влево 165° и влево 152°. - дальность хода торпед - 7800 и 8600 метров соответственно для 3 и 4 аппаратов. 21 мин Цель № I. П-2370. Цель № 3, П-2780. Произведена стрельба из I и 2 торпедных аппаратов для отвлечения целей №2 и № 3 на ложные направления. Данные стрельбы: - глубина хода торпед - 100 и 50 м, - режим работы - "Эхо" и "Щум" - ω - влево 1100 и 0° - соответственно для I и 2 торпедных аппаратов. Подводная лодка начала циркуляцию влево, увеличивает скорость и глубину погружения. Выявление маневра пели с помощью графика пеленгов  а) б) в) Рис. 26 Характер изменения пеленгов на обнаруженную цель при отсутствии маневра ПЛ и цели имеет вид плавной кривой от замера к замеру (рис.26а). '• Если цель и пл сближаются, то характер изменения кривой пеленга на цель имеет вид, показанный на рис.266. Если цель удаляется от ПЛ, то кривая изменения пеленга будет иметь вид, показанный на рис.26в.  Рис. 27 Изменение характера кривой пеленга на цель при отсутствии маневра ПЛ свидетельствует о маневре цели (рис.27а.б,в). По характеру (направлению) отклонения кривой изменения пеленга можно определить сторону маневра цели: - если цель находится на носовых курсовых углах ПЛ, то направление маневра цели противоположно стороне отклонения кривой изменениям пеленга (рис.27а, б); - если цель находится в кормовых курсовых углах ПЛ, то направление маневра цели совпадает со стороной отклонения кривой изменения пеленга <рис.27в). Таким образом, график пеленга может быть использован для разрешения двузначности при определении ку
|
|
|
