Оценка возможности уклонения. Расчет курс выхода из полосы поиска и предельного курса уклонения |
|
|
|
Автор Александр Король
|

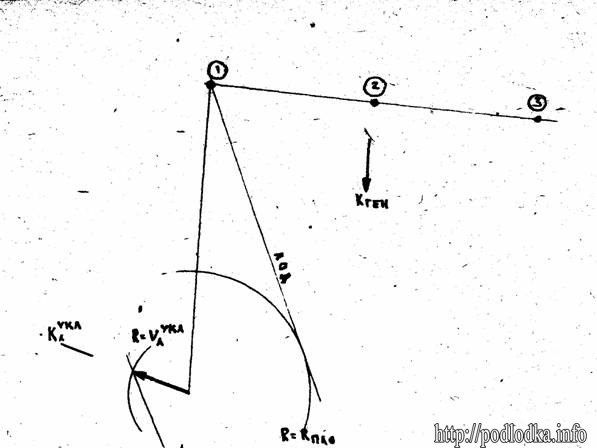

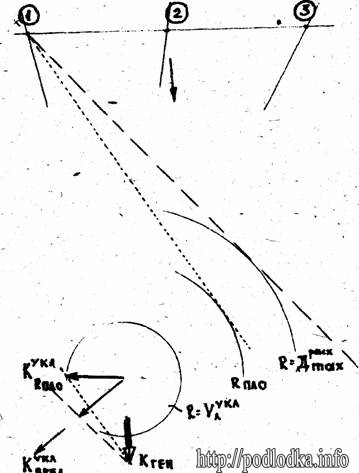

Подобные расчеты свойственны подводным лодкам, которым поставлена задача скрытного плавания. Рашение задачи сводится к расчету курса расхождения на заданную дистанцию заданной скоростью пл или к расчету дистанции, на которую сблизится пл с противником заданной (или максимальной) скоростью на курсе уклонения. Задача решается по известным (выявленным) генеральным курсу и скорости целей, назначенному для отрыва флангу поискового строя и заданной на время уклонения скорости пл. Для оценки возможности уклонения необходимо (рис.31): I. Из конца вектора V ген КПУГ провести касательную к окружности радиусом, равным максимальной скорости пл на время маневра уклонения. 2. Параллельно касательной провести линию из позиции ближайшего флангового корабля. 3. Окружность, которой касается эта линия, показывает максимальную дистанцию сближения с КПУГ. Рис. 31  4. Если эта дистанция больше пло - уклонение возможно: если меньше - уклонение невозможно, а точка касания дает предельный курс уклонения. Расчет курса выхода из полосы помеха, когда уклонение возможно, производится относительно ближайшего фланга поискового строя (или в направлении, назначенном командиром) по заданной скорости пл при уклонении к назначенномуRпло (рис 32) Для расчета следует: 1. Из позиции крайнего в строю корабля провести касательную к окружности радиусом пло. 2. Параллельно касательной провести линию из конца вектора Vген поиска до пересечения с окружностью радиусом Vл при уклонении.  Рис. 32 3. В полученной точке пересечения снять искомый курс на выход из полосы поиска КПУГ. Пример. Дано: Цель №1 – П1 = 320°0; Цель №2 – П2 =-353°0; Цель №3 – П3 = 20°; Vк на галсе = 18 уз Vл укл. = 12.0 уз; Д укл = 60каб; Оценить возможность выхода - ? Рассчитать: Д - ? Квых1 на Д = 40 каб ? V укл1 = ? Д - ? Квых2 на Д = 50каб ? V укл 2 = ? Д - ? Квых3 Д сбл мах = ? tукл 3 = ? Ответ: К ген = 1б0°0 Vген - 15.0 уз Выход возможен в сторону правого фланга строя. Д 1 = 108 Квых1 = 240 tукл1 = 33 Д 2 = 102 Квых2 = 220 tукл 2 = 38 Д 3 = 128 Квых3 = 200 tукл 3 = 54 Д сбл мах = 60 каб
|
