Оценка позиции ПЛ. Выбор позиции стрельбы. Расчет курса атаки |
|
|
|
Автор Александр Король
|

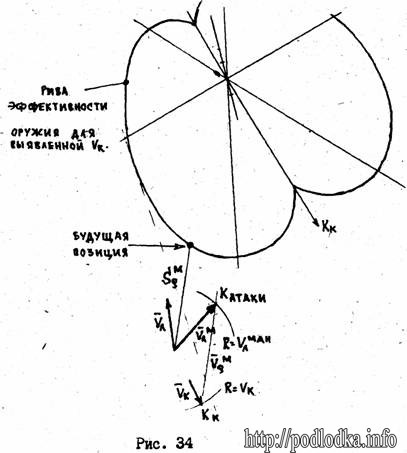

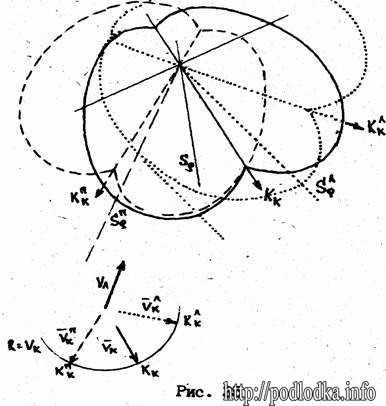

Оценка позиции пл (с точки зрения применения торпедного оружия) заключается: - в оценке позиции по дистанции; - в определении курсового угла цели (стороны движения Цели); - в определении возможности немедленного применения оружия; - в расчете целесообразного маневрирования в область возможных позиций для стрельбы в кратчайшее время; - в оценке возможного маневра цели. Для удобства, наглядности и быстроты оценки позиции целесообразно использовать палетку, выполненную на прозрачной пленке. Палетка представляет собой семейство кривых, характеризующих эффективность применения оружия с вероятностью поражения цели 0,8 для рваных скоростей цели от 12 до 28 узлов, снятых с диаграмм эффективности и приведенных к масштабу планшета Ш-26Б (рис.33). Подобные палетки целесообразно иметь для всех образцов торпед, входящих в боекомплект пл. Для оценки позиции пл относительно цели необходимо центр палетки совместить с позицией цели на планшете и сориентировать ось палетки по курсу цели. Если центр планшета окажется в пределах кривой эффективности для данной скорости цели, значит позиция пл позволяет ей применять торпедное оружие. Если центр планшета вне кривой эффективности то нужно оценить возможность, место и время достижения границы этой кривой заданный курсом и скоростью пл. Для этого нужно из центра плаката провести линию, параллельную Vp.  Рис. 33 Если эта линия (Sp) не пересекает кривой заданной эффективности, то этим курсом и скоростью пл позицию стрельбы не занимает, если линия относительного движения (Sp ) пересекает кривую эффективности, то пл позицию стрельбы займет. Для расчета времени занятия позиции стрельбы нужно взять на раствор циркуля величину вектора Vp (это 10 мин) и измерить им длину Sp. Выбор позиции стрельбы производятся назначением точки в пределах кривой эффективности применения торпеды для данной скорости цели с учетом: - возможности и вероятности поражения цели; -безопасности атакующей пл; - возможности скрытного занятия позиции стрельбы и внезапного применения торпедного оружия. Соединив назначенную точку с центром планшета, пахучим Spм (Рис. 34) Для расчета курса пл в заданную позицию необходимо через конец вектора Vк провести линию, параллельную Spм, и в точке ее пересечения с окружностью R = Vлм снять искомый курс атаки. Расчет времени занятия позиции производится описанным веше приемом.  Оценка возможного маневра цели Оценка возможного маневра цели производится для контроля возможности занятия позиции стрельбы. Для этого необходимо, не смещая центр палетки эффективности стрельбы с позиции цели, повернуть ее ось в ту или иную сторону от курса цели на угол предполагаемого или ожидаемого поворота. Оценить, проходит ли центр планшета по линии, параллельной новой линии относительного движения (Spл - ЛОД при маневре цеди влево; Spм - ЛОД при маневре цели вправо), через область, ограниченную кривой эффективности для заданной скорости цели. Это удобнее делать, перемещая палетку по Spл или Spм, оценивая, касается или пересекает кривая эффективности стрельбы центр планшета (рис.35). Оценка предполагаемого маневра цели производится при выборе позиции стрельбы и перед назначением курса атаки или его корректуре.
|
